Betonghåltagning för rörgenomföringar i kvarteret Nusnäs i Bergsjön sker ofta i flerbostadshus där nya stammar, köksflyttar, badrumsrenoveringar eller kompletterande installationer kräver exakta öppningar genom väggar och bjälklag. I den här typen av hus finns ofta platsgjuten betong, prefabväggar eller armerade bjälklag som ställer krav på rätt borrdimension, dammhantering och noggrann kontroll av befintliga ledningar innan håltagningen påbörjas.
Så planeras betonghåltagning för rördragning i Bergsjön
Inmätningen styr hela arbetet. Centrum för varje hål märks ut efter ritning eller efter platskontroll där avstånd till väggliv, golvfall, schakt och anslutningspunkter säkerställs. För rörgenomföringar i lägenhetsskiljande konstruktioner behöver hålen hamna rätt direkt, eftersom felplacering snabbt påverkar både brandskydd, ljudkrav och möjligheten att få till rätt lutning på avloppsledningarna. Därför kontrolleras vanligtvis både håldiameter och hålvinkel innan kärnborrningen startar.
Kontroll av armering och installationer
Före borrning används ofta ritningsunderlag tillsammans med scanning eller annan kontroll för att lokalisera armeringsjärn, elrör och befintliga vattenledningar. I äldre bjälklag förekommer tät armering kring schakt, pelare och upplag, och då kan hål behöva justeras några centimeter för att undvika onödiga ingrepp i bärande delar. Om håltagning sker i brandcellsgräns planeras även efterföljande brandtätning redan i det här skedet, så att rätt fogmassor, stenull och manschetter finns på plats när rören förs igenom.
Kärnborrning med rätt dimension

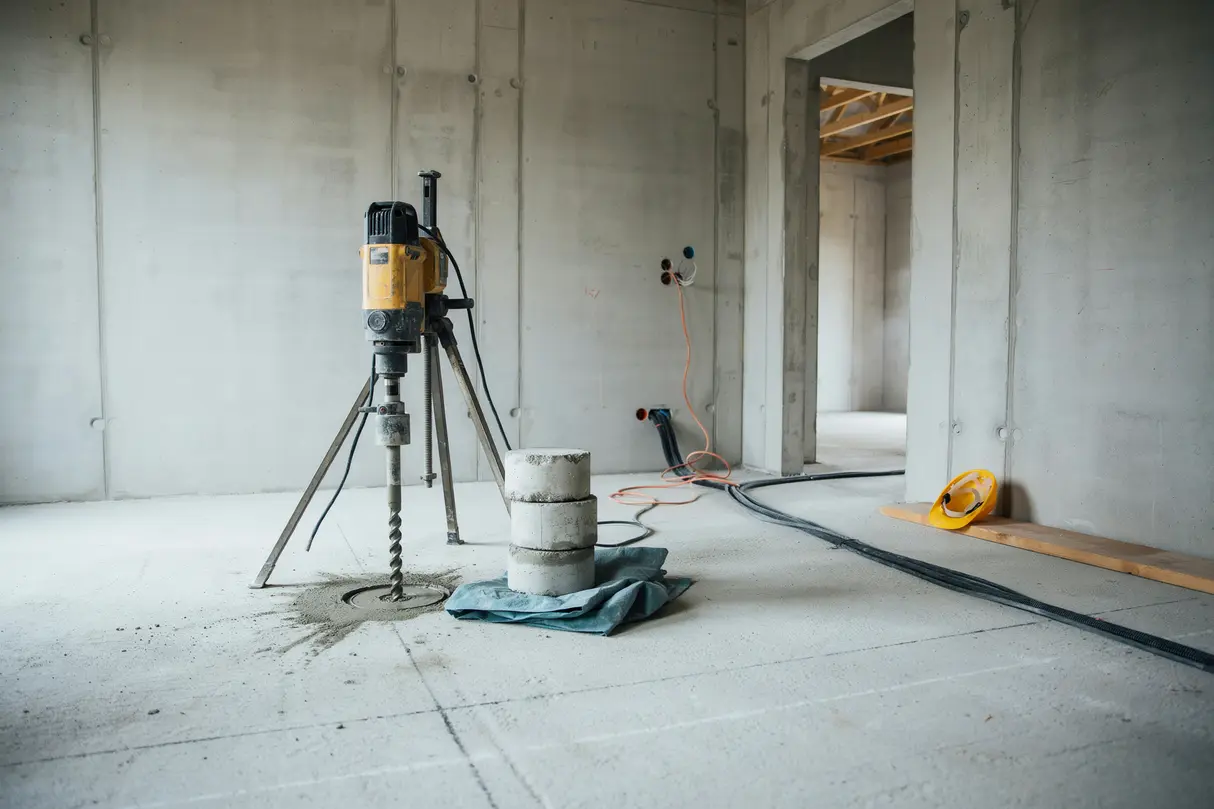

För rörgenomföringar används kärnborrning eftersom metoden ger rena hål med liten risk för sprickbildning i omgivande betong. Ett avloppsrör på 110 mm kräver ofta håltagning omkring 127 till 132 mm beroende på genomföring, isolering och krav på tätning. För vattenledningar, värmerör och mindre avstick används ofta dimensioner från 32 mm upp till 82 mm. Borrstativ förankras i underlaget eller spänns mot konstruktionen, och vattenkyld borrning används ofta för att hålla nere damm, temperatur och slitage på kronan.
Utförande i väggar, bjälklag och trånga utrymmen
I källare, badrum och installationsschakt behöver håltagningen anpassas till begränsade arbetsytor. Där används ofta kompakta riggar eller handhållna maskiner för mindre dimensioner, medan större genomföringar genom bjälklag kräver stabil uppställning och uppsamling av spolvatten. Vid borrning uppifrån skyddas underliggande ytor innan betongkärnan släpper, så att kakel, golvbrunnar, undertak eller färdiga installationer inte skadas. Betongkärnan tas ut hel när det går, vilket underlättar städning och minskar mängden löst rivningsmaterial.
Efterarbete och tätning
När hålen är färdiga rensas öppningarna från slam och lösa partiklar. Kanter kontrolleras så att rör kan dras igenom utan att skadas, och genomföringar i våtrum samordnas med tätskikt enligt GVK:s branschregler eller BBV från Byggkeramikrådet beroende på uppbyggnad. Där brandkrav finns återställs genomföringen med godkända system enligt tillverkarens anvisningar och den brandklass som konstruktionen kräver. Om el påverkas måste elarbeten hanteras enligt Elsäkerhetsverkets regler av behörig elinstallatör.
Det här ingår ofta
- ✓ Inmätning av hålplacering för rör och avlopp
- ✓ Kärnborrning i vägg, golv eller bjälklag
- ✓ Uppsamling av borrslam och rensning av genomföringar
- ✓ Förberedelse för brandtätning och fortsatt rörmontage
Material
| Material | Mängd |
| Diamantkronor 52-132 mm | 6 st |
| Skyddsplast och täckpapp | 35 m² |
| Brandtätningsmassa | 12 patroner |
| Stenull för genomföringar | 8 m |
-
1
Uppmärkning och skydd av ytor
Hålens lägen mäts in mot ritning eller befintliga anslutningspunkter, och närliggande golv, väggar och inredningsdetaljer täcks innan borrningen startar.
-
2
Borrning och rensning
Betongen kärnborras i rätt dimension och djup, borrkärnor lyfts ut och öppningarna rensas från slam så att rören kan passera utan hinder.
-
3
Förberedelse för installation och tätning
Genomföringarna lämnas rena och kontrollerade för fortsatt rörmontage, och öppningar i brandcellsgränser eller våtrum anpassas för korrekt tätning enligt rätt regelverk.
Liknande arbeten i betong och installationstunga miljöer
Betonghåltagning för rörgenomföringar kräver tydlig samordning mellan håltagning, VVS, brandskydd och ytskikt. I flerbostadshus behöver arbetet ofta anpassas till befintliga stammar, begränsade schaktmått och bjälklag där både armering och andra installationer redan tar plats.
Håldiametrar väljs efter rörtyp, isolering och vilken tätning som ska byggas upp runt genomföringen. Vid arbete i källarplan, badrum eller teknikrum används ofta vattenuppsamling, dammskydd och noggrann avskärmning för att hålla omkringliggande ytor rena under hela momentet.
- ✓ Inmätning av hål för avlopp, tappvatten och värme
- ✓ Kärnborrning i armerad betong med rena snitt
- ✓ Anpassning till schakt, bjälklag och lägenhetsskiljande väggar
- ✓ Förberedelse för brandtätning och våtrumsanslutningar
- ✓ Städning och rensning av genomföringar efter borrning
